CCM-200C清潔度分析系統/濾膜清潔度分析

簡要描述：1、全自動分析；； 2、自動濾膜拼接；；3、適用于汽車零部件、醫療器械部件清潔度分析

產品分類

相關新聞

詳細介紹

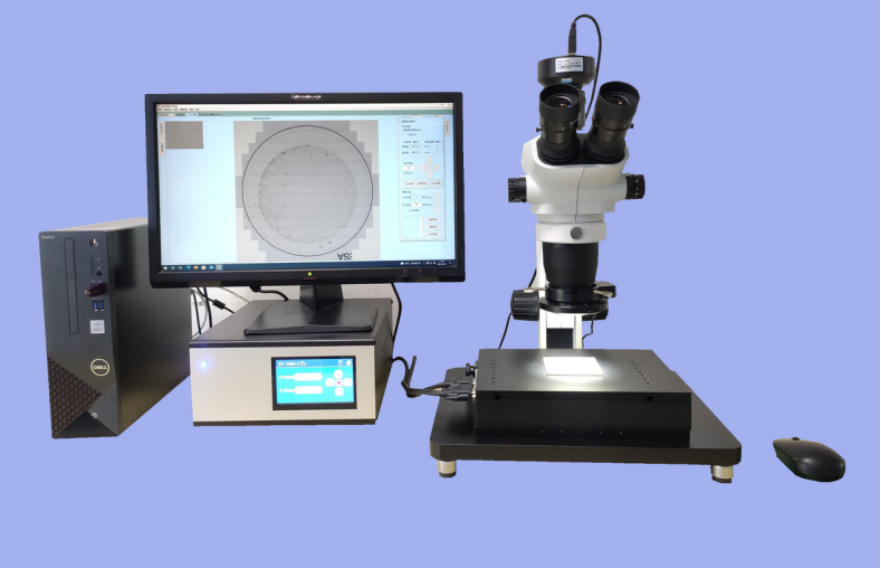

一、CCM-200C清潔度分析系統組成：

二、產品簡介

1、顯微鏡方案：

(1) ZOOM-1000C 電腦型立體顯微鏡

名稱	參數規格
光學系統	格里諾光學系統
觀察筒	三目觀察，45°傾斜，帶內置聯鎖機構，固定式目鏡筒，帶定格定倍機構及倍率限位功能設計。
瞳距調節范圍	52mm-76mm
目鏡	高眼點大視野平場目鏡 PL10X/22mm，視度可調
物鏡	連續變倍物鏡
	變倍范圍：0.67～4.5(變倍比：1:6.7)
	工作距離：110mm
放大倍數	標配:6.7X~45X，增加2X物鏡放大倍數：13.4X~90X
環形光源	LED環形燈
底座尺寸	360mm×300mm×46mm
電腦攝像系統 CK-500	CK-500彩色攝像機: 最高分辨率：2560×1920，采用5V供電，功耗小，連接簡單：USB接口，圖像質量好 ,色彩還原性好 ,圖像穩定，所有攝像機均經過長時間測試 ,體積小，安裝方便，采集方式:連續采集,圖像大小可調,增益調節,曝光時間調整,增益調。
顯微軟件	可對圖像中的點、線、圓、圓弧、角度、矩形及任何圖形幾何參數的測量。測量工具使用方便直觀。是顯微圖像測量與分析的有效工具。節,亮度調節等?？稍趫D像上添加文字、放置比例尺等。

2、電控XY移動臺

平臺行程：水平方向*豎直方向=80*70（單位mm）

l螺桿導程：2000μm

l重復定位精度：±5μm以內

重復測量的精度：±3μm

l8細分下的分辨率：單步1.25μm

l16細分下的分辨率：單步0.625μm

l步進電機步距角：1.8°

l額定工作電流：單軸0.65A（24V電源供電）

l最大負載：≥5kg

l最大往返間隙：5微米

移動臺控制箱配備按鍵，可手動控制設備移動

采用通用232串口與PC機進行通信（19200波特率）

串口控制，能設置電機的移動速度，移動距離，移動方向

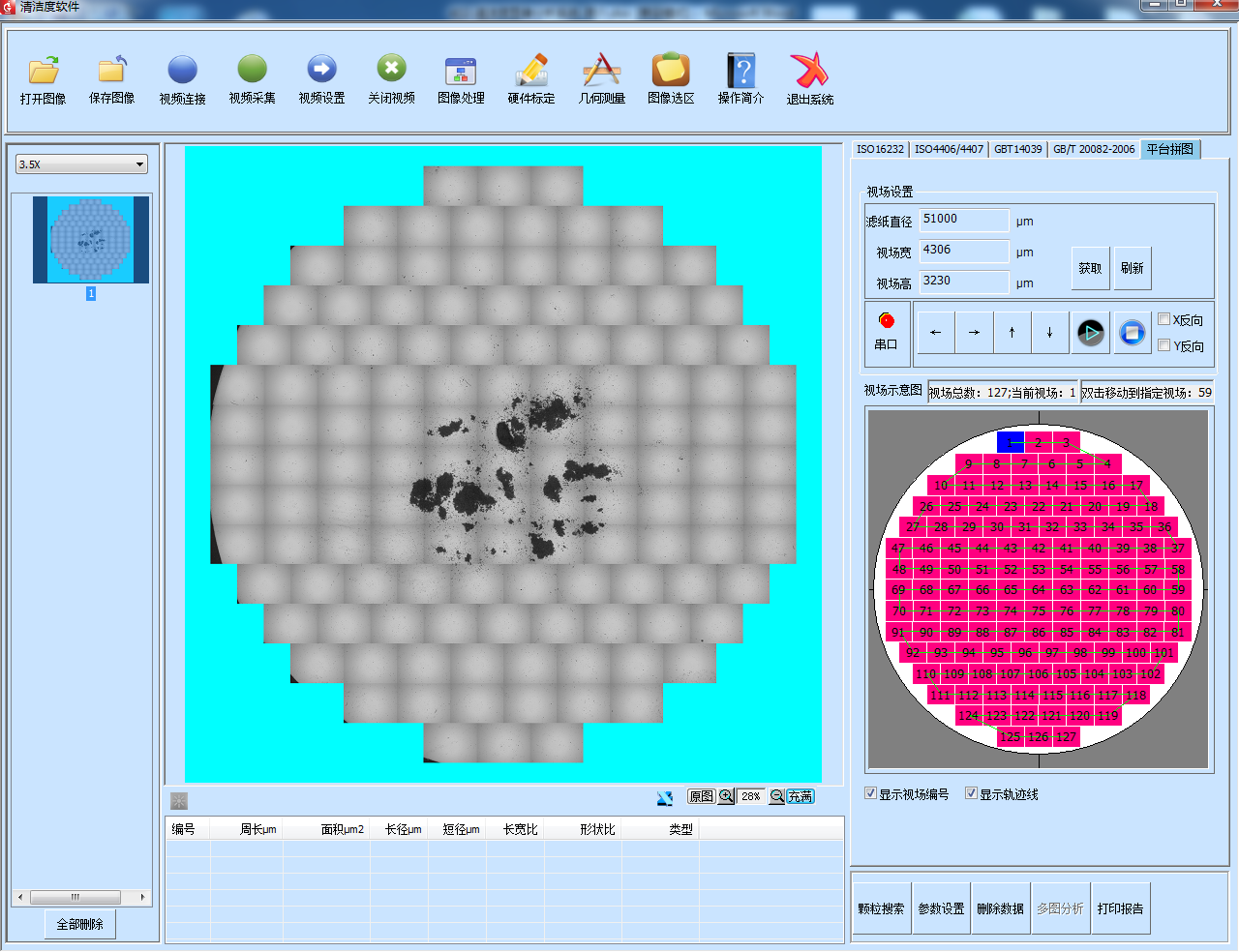

3、DC-3000清潔度分析軟件

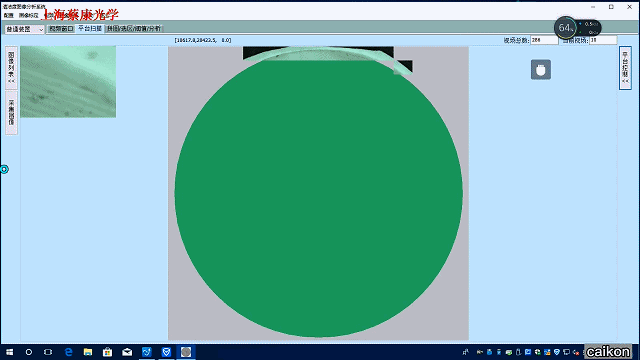

與電動移動臺配套，自動完成整張濾膜的掃描過程，掃描后自動拼結完整圖，

執行標準：ISO 16232、ISO4406/4407、GB/T14039、GB/T20082-2006

掃描時間：自動掃描一個50毫米濾膜的時間為10分鐘左右

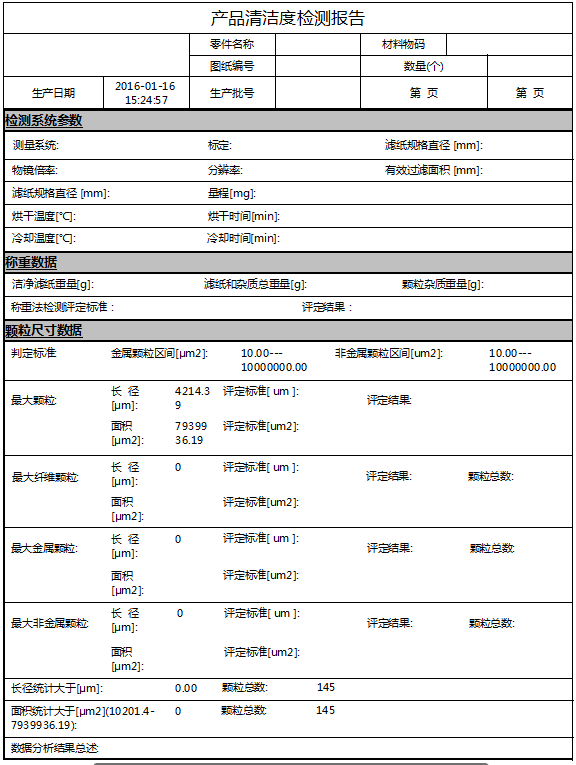

報告：支持多種報告格式，格式可根據客戶需求定制。

三、CCM-200C清潔度分析系統配置清單
