鑄鐵活塞金相檢驗標準流程（球墨鑄鐵/灰鑄鐵）

 鑄鐵活塞金相檢驗標準流程（球墨鑄鐵/灰鑄鐵）

（基于設備MCK-40MC金相顯微鏡、DM-3000分析軟件等）

---------------------------------------------------------------------------------------------------------------------------

 一、檢驗設備與耗材清單

核心設備:      MCK-40MC金相顯微鏡-------顯微組織觀察（100×~1000×）

                     DM-3000金相分析軟件----- 石墨形態定量分析、球化率計算

制樣設備 :  QG-4A切割機-----試樣截?。◣Ю鋮s液）

                  XQ-1鑲嵌機-----小試樣熱壓鑲嵌（酚醛樹脂）

                  YMP-2T手動磨拋機-----研磨拋光一體化操作

耗材:    碳化硅砂紙（240#~2000#）----- 逐級研磨

               絲絨拋光布+金剛石拋光劑-----最終鏡面拋光（1.5μm/0.5μm）

               4%硝酸酒精（Nital）-----基體組織腐蝕（灰鑄鐵/球墨鑄鐵通用）

               苦味suan溶液 -----特殊需求下晶界顯示（球墨鑄鐵）

---------------------------------------------------------------------------------------------------------------------------

 二、金相檢驗標準流程

 1. 試樣制備

- 切割（QG-4A）

  - 位置選擇：活塞頭部（熱負荷區）、環槽（機械應力區）、裙部（摩擦面）。

  - 參數：轉速≤300rpm，冷卻液持續沖刷，避免熱損傷。

- 鑲嵌（XQ-1）

  - 適用場景：不規則試樣（如活塞環槽）或需保護邊緣時。

  - 參數：溫度140℃，壓力250N，保壓8分鐘。

 2. 研磨與拋光（YMP-2T）

- 研磨步驟：

  1. 240砂紙（粗磨）→ 500 → 800 → 1200 → 1500 → 2000（精磨）

  2. 每級研磨時間1~2分鐘，方向旋轉90°。

  3. 清洗試樣，避免砂紙顆粒殘留。

  ```

- 拋光步驟：

  - 粗拋：絲絨布+1.5μm金剛石拋光劑，300rpm，3分鐘。

  - 精拋：更換新布+0.5μm拋光液，200rpm，1分鐘至無劃痕。

 3. 腐蝕（組織顯示）

- 灰鑄鐵：4%硝酸酒精，浸蝕5~10秒，快速沖洗吹干。

- 球墨鑄鐵：

  - 常規分析：硝酸酒精（同灰鑄鐵）。

  - 晶界/碳化物檢測：苦味suan溶液（棉球擦拭10~15秒）。

 4. 顯微觀察與分析（MCK-40MC + DM-3000）

- 灰鑄鐵（GB/T 7216）

  - 石墨形態：A型（均勻片狀）為優，D型（過冷石墨）需備注。

  - 基體組織：珠光體含量（≥80%高耐磨）、鐵素體分布。

  - 軟件分析：DM-3000測量石墨長度（ASTM A247）。

- 球墨鑄鐵（ISO 945）

  - 球化率：DM-3000自動計算（VI級≥90%為優）。

  - 球徑分布：5~6級（20~50μm）合格。

  - 基體：珠光體（QT700-2）或鐵素體（QT400-18）比例。

---------------------------------------------------------------------------------------------------------------------------

 三、關鍵質量控制點

1. 石墨形態控制

   - 灰鑄鐵：避免粗大片狀石墨（C型），細化至A型/D型。

   - 球墨鑄鐵：球化率＜80%時判廢（蠕蟲狀石墨≤5%）。

2. 基體均勻性

   - 珠光體球鐵中碳化物≤3%（DM-3000面積分析）。

3. 缺陷檢測

   - 縮松、夾渣（按GB/T 9441評級）。

---------------------------------------------------------------------------------------------------------------------------

 四、常見問題與解決

問題現象                可能原因                解決方案

---------------------------------------------------------------------------------------------------------------------------

石墨脫落             拋光壓力過大或砂紙殘留      降低拋光壓力，重新研磨

球化率偏低          鎂殘留不足或硫干擾     檢查熔煉工藝（Mg殘量0.03~0.05%）

腐蝕過度（組織模糊）   腐蝕時間過長               縮短時間或稀釋腐蝕劑

---------------------------------------------------------------------------------------------------------------------------

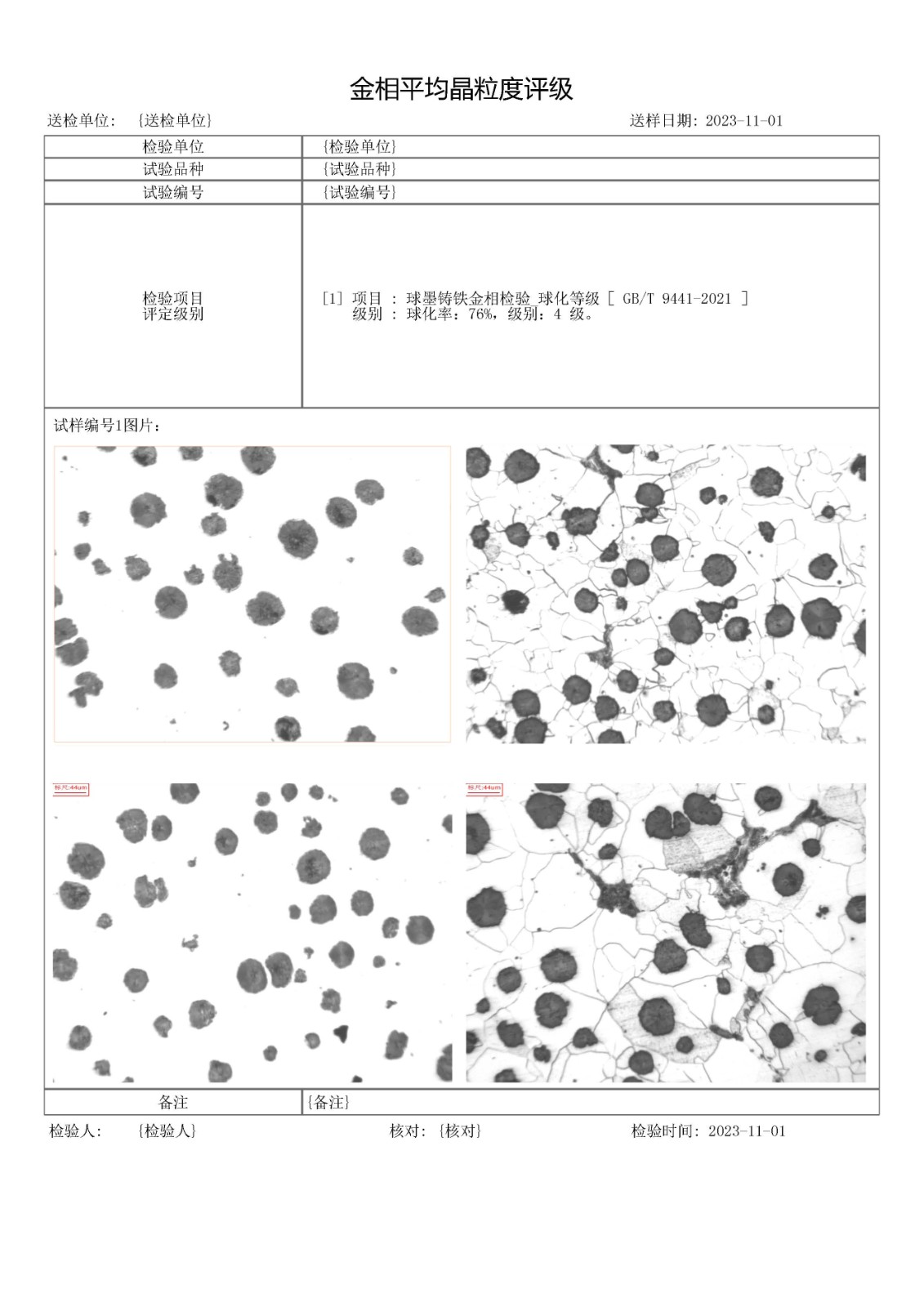

 五、報告輸出（DM-3000軟件示例）

金相檢驗報告

試樣編號：Piston-2023-05

材料：球墨鑄鐵

檢測標準:GB/T 9441-2021

1. 球化率：76%（4級）

-------------------------------------------------------------------------------------------------------------------------

 六、注意事項

1. 安全操作：腐蝕劑（硝酸/苦味蒜）需在通風櫥中使用。

2. 設備校準：MCK-40MC顯微鏡定期校準放大倍數。

3. 數據溯源：保存原始圖像（DM-3000自動存檔）。

通過此標準化流程，可高效完成鑄鐵活塞的金相質量控制與失效分析。
