金相試樣制備及熔深檢測標準流程

 金相試樣制備及熔深檢測標準流程

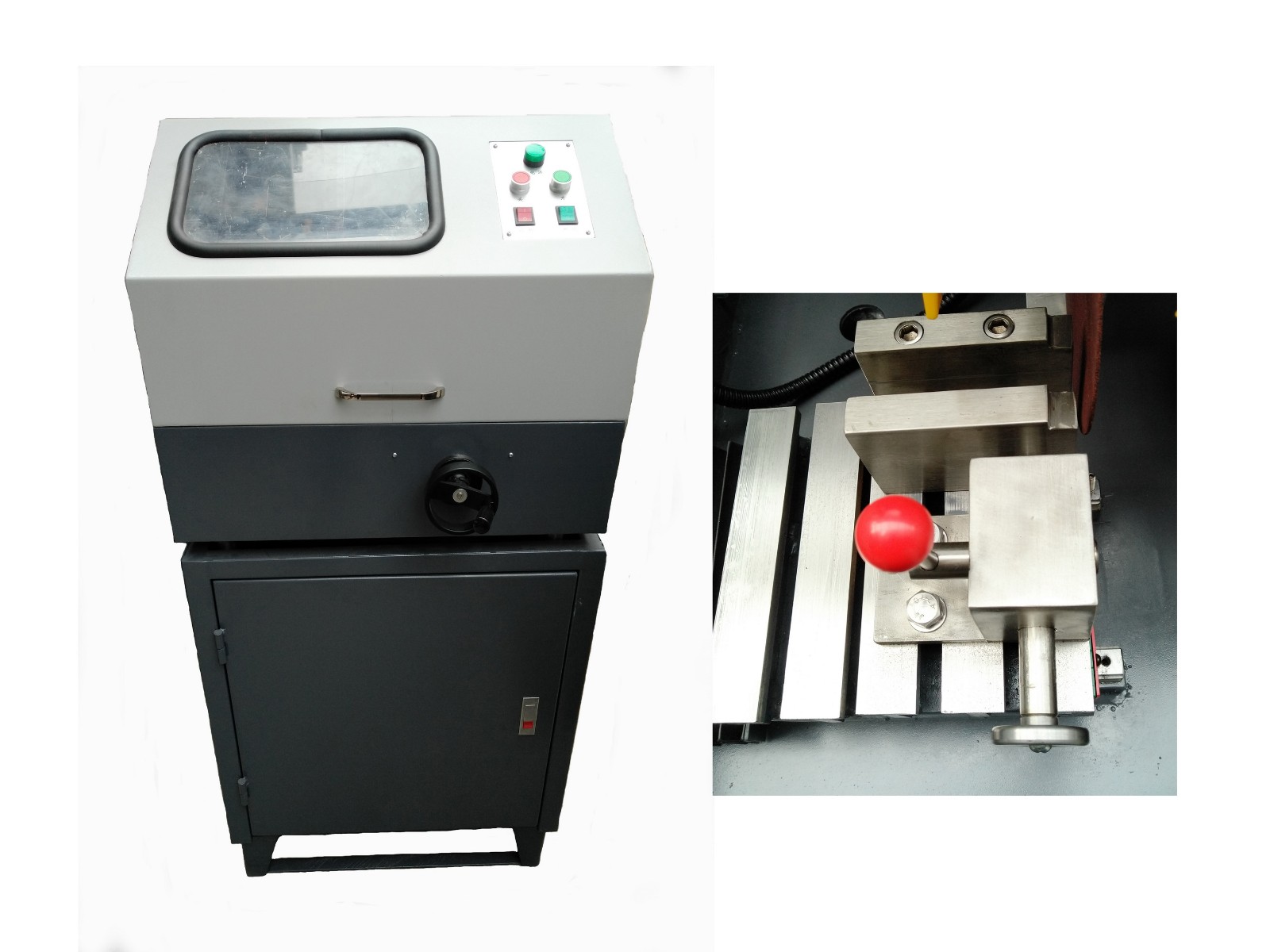

 1. 切割

- 設備選擇：根據樣品材質（金屬/非金屬）、硬度選用金相切割機（如砂輪切割、線切割等）。

- 尺寸要求：切割后試樣尺寸需小于鑲嵌機模具規格（通常≤Φ30mm），確保邊緣保留檢測區域。

- 注意事項：避免過熱變形，硬脆材料需低速切割或冷卻液保護。

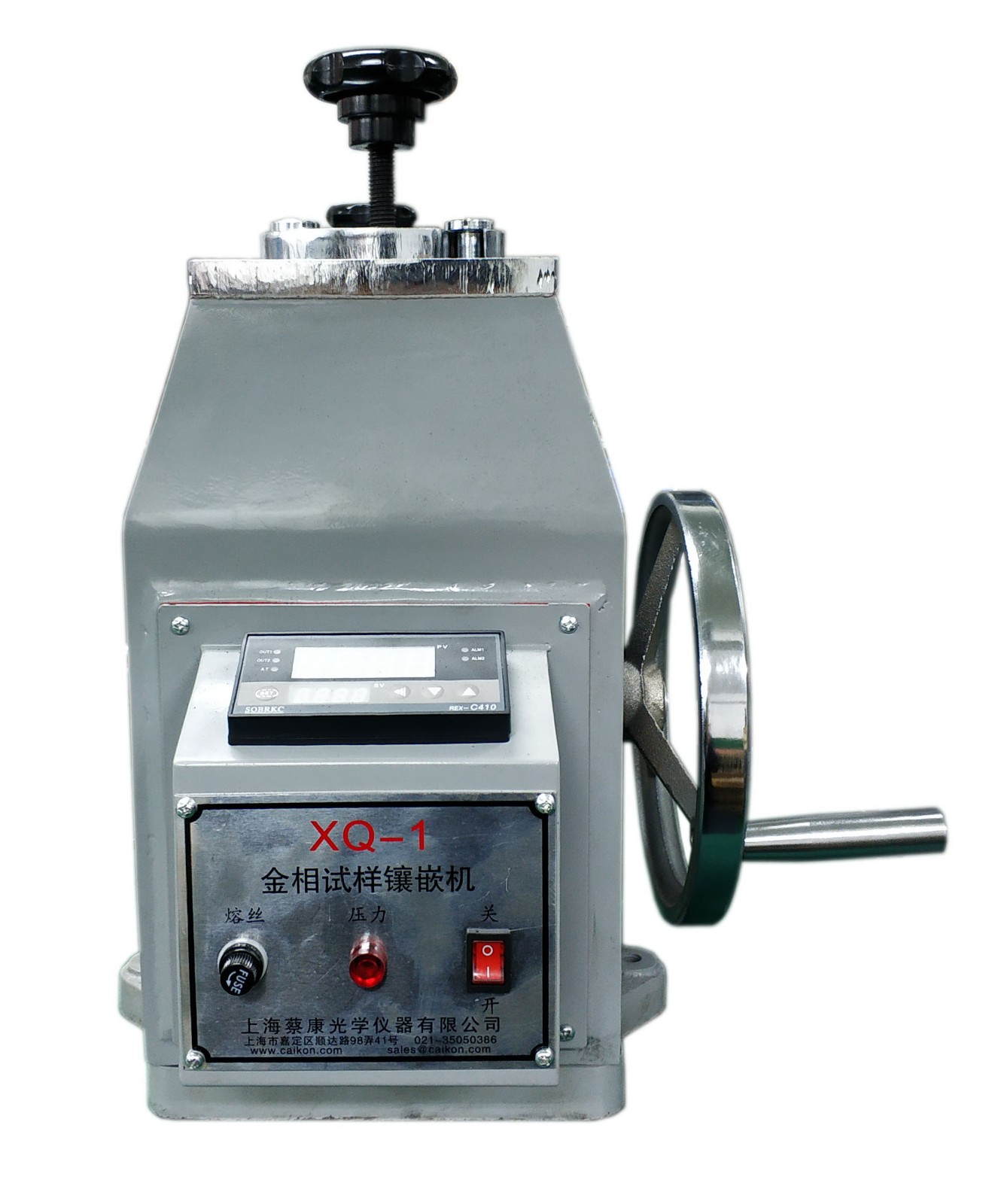

 2. 鑲嵌

- 鑲嵌方式：

  - 熱鑲嵌：適用于耐高溫材料（如金屬）。

    步驟：

    ① 試樣置于鑲嵌模具中，添加熱固性樹脂（如酚醛樹脂）；

    ② 加熱至150-180℃加壓固化，保持15分鐘冷卻脫模。

  - 冷鑲嵌：適用于熱敏感材料（如電子元件）。使用環氧樹脂+固化劑室溫固化。

- 標準要求：鑲嵌后試樣需無氣泡、邊緣完整（參照ASTM E3標準）。

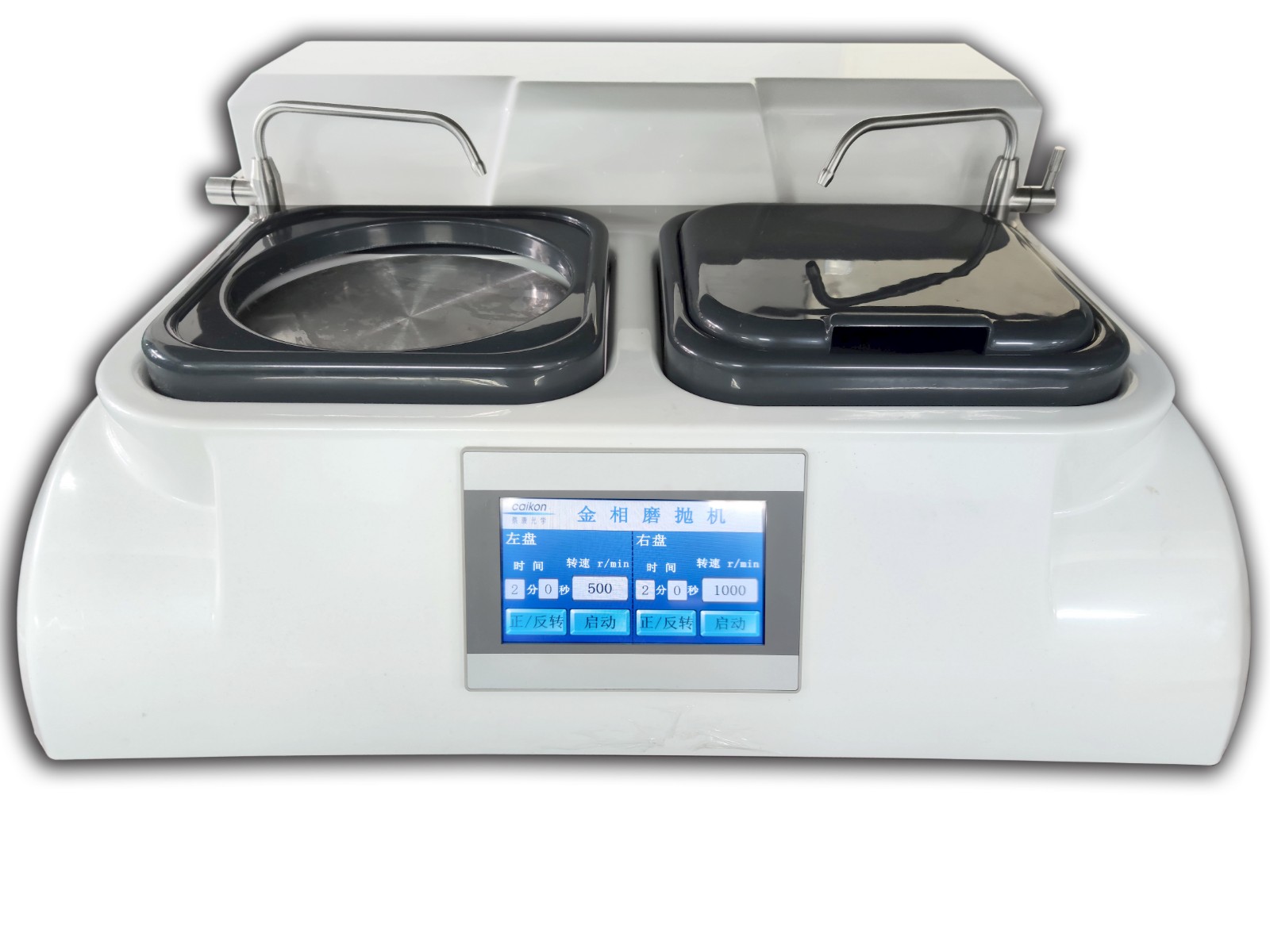

 3. 磨拋

- 預磨：

  - 依次使用180→400→800→1200砂紙，轉速400-500rpm，每道次旋轉90°消除前道劃痕。

  - 水冷潤滑，避免過熱。

- 精拋：

  - 使用金剛石拋光膏（1.5→0.5μm）配合絨布拋光盤，轉速900rpm，至表面呈鏡面（無肉眼可見劃痕，符合GB/T 13298標準）。

 4. 腐蝕

- 腐蝕劑選擇：

  - 鋼材：4%硝酸酒精溶液；

  - 鋁合金：Keller試劑（1%HF+1.5%HCl+2.5%HNO?）；

  - 其他材料參照ASTM E407標準。

- 操作規范：

  - 棉球蘸取腐蝕液擦拭表面，時間5-60秒（視材料調整），立即無水乙醇終止反應，吹干。

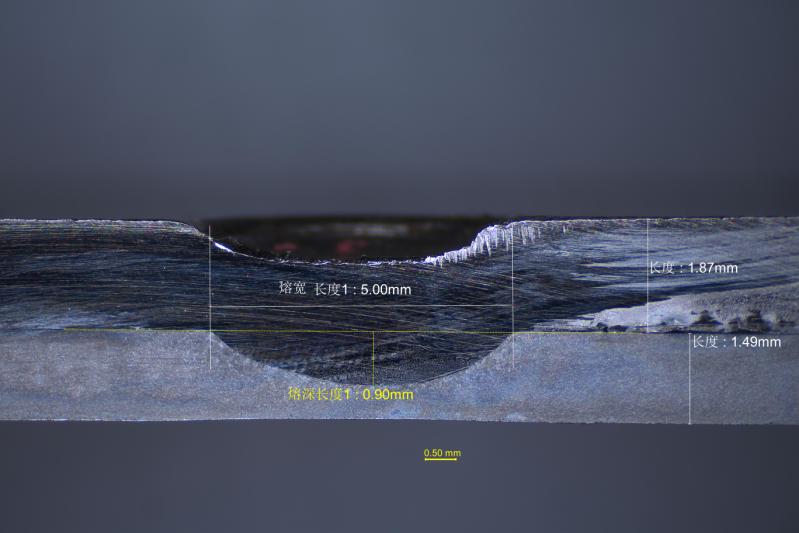

 5. 熔深檢測分析

- 顯微鏡觀察：

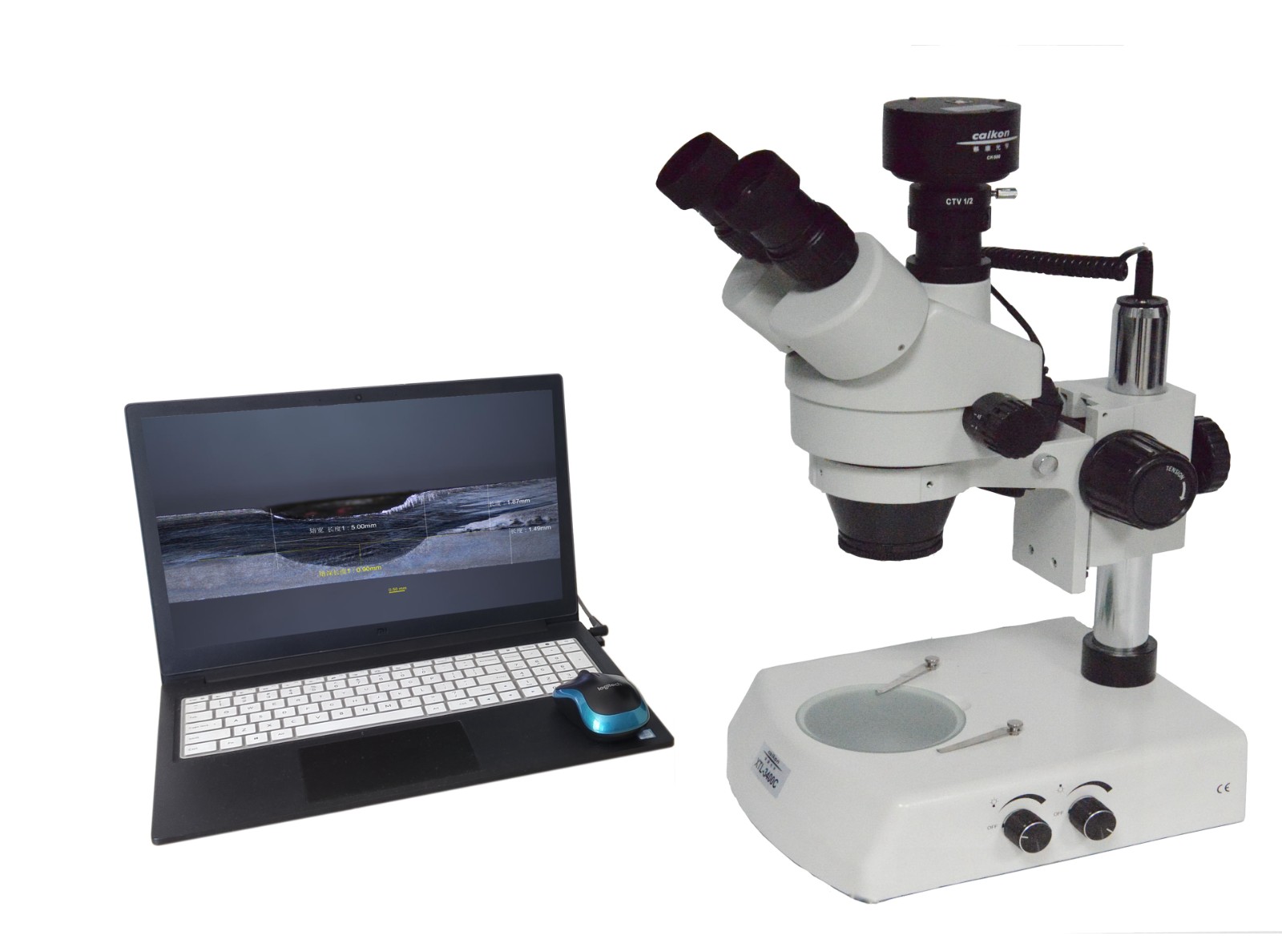

  - 使用溶深測量顯微鏡DCM-600C拍攝熔合區、熱影響區（HAZ）及母材，確保景深覆蓋全區域。

- 測量標準：

  - 熔深定義：從熔合線至焊縫底部的垂直距離（ISO 13920:2022）。

  - 軟件分析：

    ① 校準標尺（需包含標準刻度標樣）；

    ② 選取至少3個代表性視場測量取平均值；

    ③ 記錄zui大值、zui小值及波動范圍（報告格式參照EN ISO 17639）。

- 數據記錄：

  - 包含試樣編號、腐蝕條件、測量位置、放大倍數、軟件參數及操作者信息。

 6. 質量控制

- 重復性要求：同一試樣3次測量誤差≤5%。

- 異常處理：若發現氣孔、裂紋等缺陷，需備注并重新制樣。

---

附：引用標準

- GB/T 13298-2015《金屬顯微組織檢驗方法》

- ASTM E3-11《金相試樣制備標準指南》

- ISO 13920:2022《焊接-熔深測量通用要求》

此流程兼顧操作細節與標準化要求，適用于焊接、涂層等領域的熔深檢測分析。
